便携式、柔性和可穿戴电子设备的发展促进了高性能的电化学储能设备的快速发展。与电池和燃料电池相比,超级电容器表现出显著的优势,具有优异的倍率性能、杰出的循环寿命和卓越的安全性。然而,超级电容器的能量密度相对较低,不足以为电子设备提供连续且稳定的电源。为了提高能量密度,厚电极设计是有效的手段。而在传统的三明治结构的超级电容器中,平面电极的活性材料质量负载是相当有限的。设计三维多孔电极可以有效地提高活性物质的质量负载,同时保持较短的离子/电子传输距离和快速的反应动力学。但传统的制备三维多孔电极的方法通常复杂、昂贵、耗时,并且很难精确控制电极的结构。



3D打印技术,通过计算机辅助设计/制造模型,对预定义的3D模型进行数字化控制,使得在短时间内精确控制和制造复杂结构成为可能。区别于传统的等材和减材制造技术, 3D打印技术可以实现几乎任何所需的立体几何形状,不需要所谓的模具或光刻掩模。这使得打印的超级电容器具有可调整的几何结构、高度集成、节省时间和低成本、以及卓越的功率和能量密度。



为了总结这一领域的最新进展并为未来的研究提供设想,来自哈尔滨工业大学(深圳)的魏军教授团队,在Advanced Functional Materials上发表题为“3D Printed Supercapacitor: Techniques, Materials, Designs and Applications”的综述文章,回顾了3D打印超级电容器的最新进展,如图1所示。



3D打印超级电容器研究进展

图1.  3D打印超级电容器研究进展



首先,介绍了用于制备超级电容器的代表性的3D打印技术,不同技术的原理图和特点如图2所示。

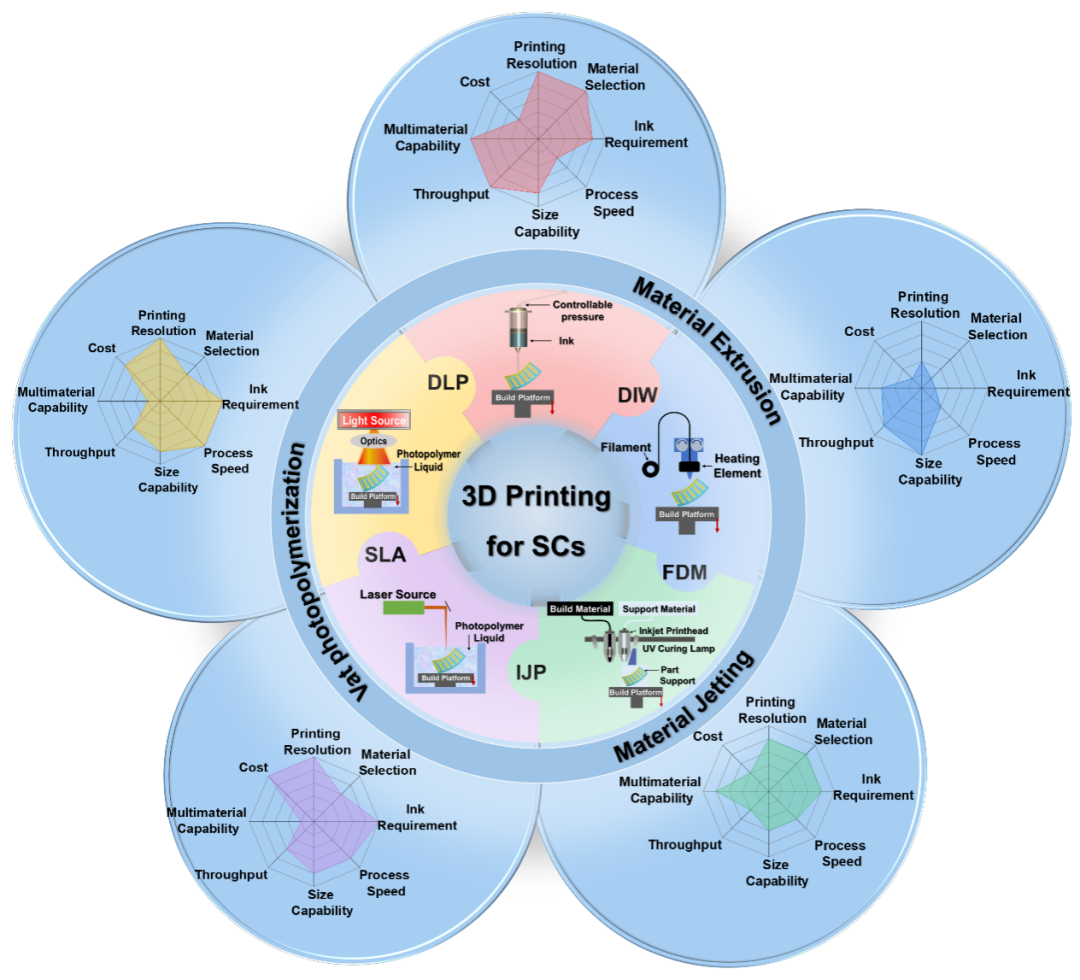

制备超级电容器的各种3D打印技术的原理图和特点

图2. 制备超级电容器的各种3D打印技术的原理图和特点



接下来,文章重点介绍了超级电容器的可打印模块,包括电极、电解液和集流体,如图3所示。

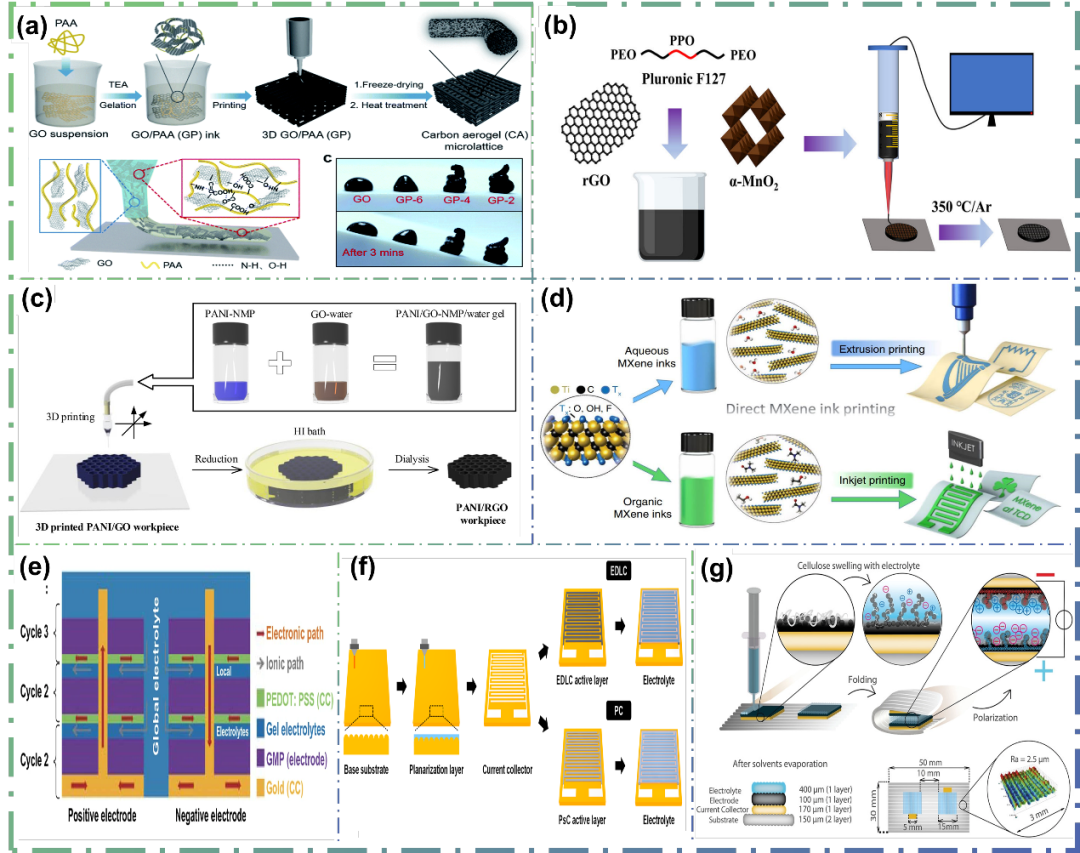

用于3D打印超级电容器的材料

图3. 用于3D打印超级电容器的材料



在研究合适的可打印材料的同时,制造中的打印设计对于优化超级电容器的性能也是重要的。因此,文章总结了电极的设计(图4)、打印电极的后处理,并概括了3D打印超级电容器的不同构型(图5)。

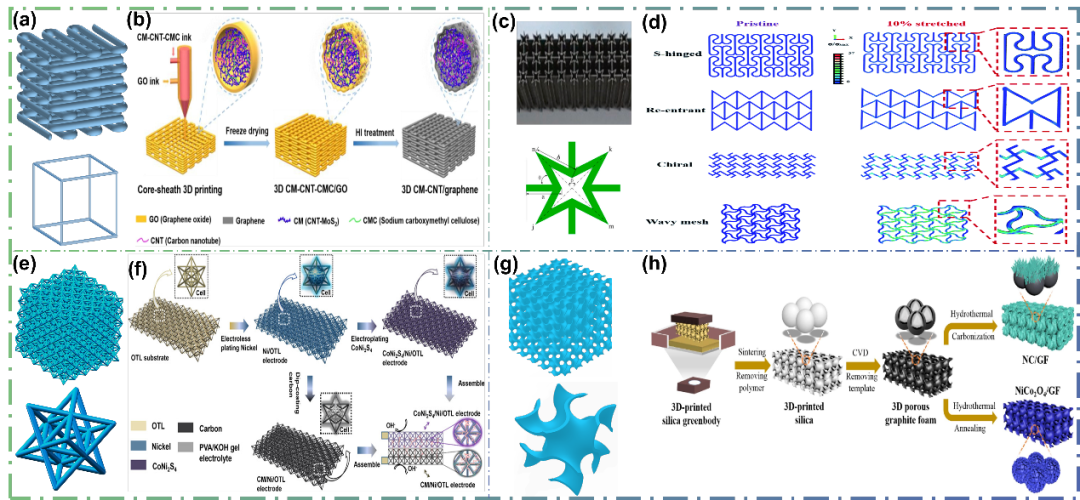

3D打印电极的不同结构设计

图4. 3D打印电极的不同结构设计



3D打印超级电容器的构型

图5. 3D打印超级电容器的构型



此外,还总结了3D打印超级电容器的各种应用,包括柔性可穿戴电子设备(图6)、自供电集成电子设备和传感系统(图7)。



不同类型的智能响应型超级电容器

图6. 不同类型的智能响应型超级电容器



3D打印的自供电集成系统,和超级电容器驱动的传感器系统

图7. 3D打印的自供电集成系统,和超级电容器驱动的传感器系统。



如图8可知,目前制备的3D打印超级电容器的能量密度与铅酸、镍氢电池和锂电池相当,有的甚至更高。



3D打印超级电容器

图8. 3D打印超级电容器的 (a)质量Ragone图, (b) 面积Ragone图



最后,总结了目前3D打印技术的局限性和未来3D打印超级电容器的研究面临的挑战,并提出了一些可能的研究方向。



3D打印超级电容器的未来展望

图9. 3D打印超级电容器的未来展望



文章信息:

Mengrui Li, Shiqiang Zhou, Lukuan Cheng, Funian Mo, Lina Chen,* Suzhu Yu,* Jun Wei,* 3D Printed Supercapacitor: Techniques, Materials, Designs and Applications, Advanced Functional Materials, 2022, 202208034.

原文链接:

https://doi.org/10.1002/adfm.202208034
