上海理工大学:基于PμSL 3D打印技术的多焦距微透镜阵列制造

发布日期:2022-04-17

浏览量:45次

微透镜阵列是由微米级或亚毫米级透镜按一定规律排列而成的阵列,被广泛应用于光学和光子学领域,包括立体显示、光均匀化、光束整形和三维成像等。与单个透镜相比,微透镜阵列可以收集每一点上的信息,如入射光线的强度和角度。在集成成像系统中,微透镜阵列上的透镜从不同的观察角度在不同的空间位置捕捉一组子图像,而这些图像可以被重建在一起以提供一个伪视觉。此外,在光场成像系统中,位于物镜和图像传感器之间的微透镜阵列能够在单次摄影曝光下收集空间和方向信息,无需聚焦于3D物体。大多数的微透镜阵列中,所有透镜的焦距都是相同的,这导致景深狭窄、深度感知能力有限。因此,这些微透镜阵列不能直接获取距离不同的物体的清晰图像。



近日,上海理工大学张大伟教授课题组提出了一种多焦距微透镜阵列的制作方法。该微透镜阵列制造过程具体如下:首先,利用摩方精密面投影微立体光刻3D打印技术(nanoArch P140高精度微纳3D打印设备)制备出孔壁呈不同倾斜角度的微孔阵列,再采用旋涂的方法使微孔中残留部分光敏树脂并得到不同曲率的液面,最后经过PDMS翻模即可得到多焦距微透镜阵列。该多焦距透镜阵列能够扩展成像景深,具有感知物体深度的能力。该成果以“Fabrication of uniform-aperture multi-focus microlens array by curving microfluid in the microholes with inclined walls”为题发表在光学期刊Optics Express上。

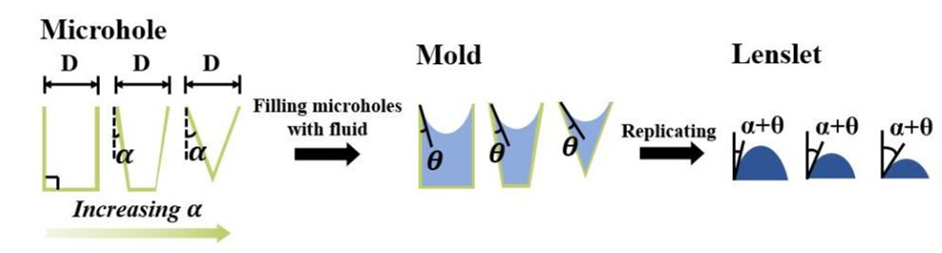

图一 多焦距微透镜阵列制作原理图



图二 (a) 多焦距微透镜阵列设计,(b) 3D打印的微孔阵列,(c) 复刻的多焦距微透镜阵列,(d) 多焦距微透镜阵列局部显微图。

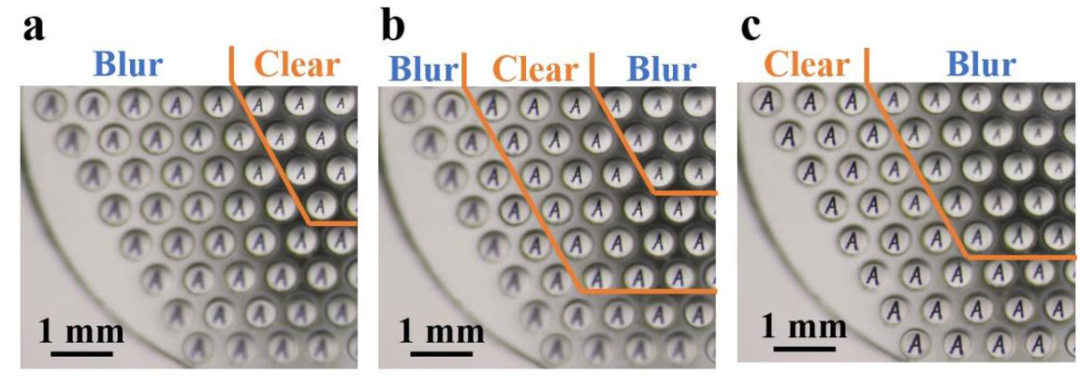

图三 利用多焦距微透镜阵列拍摄不同物距情况下的物体,物距为(a) 14.3mm,(b) 28.5mm,(c) 45.5mm时拍摄的图像。当物距为14.3mm时,中心区域的透镜可呈现清晰图像;当物体移离微透镜阵列时,外圈的透镜可以呈现清晰的图像。



文章链接:

https://doi.org/10.1364/OE.425333
